El caucho de policloropreno (CR) es ampliamente reconocido como un polímero fundamental en adhesivos de contacto seco de alto rendimiento debido a su excepcional pegajosidad inicial, resistencia al aceite, retardo de llama y excelente fuerza de unión. Sin embargo, seleccionar el grado de CR adecuado requiere un equilibrio preciso entre la velocidad de cristalización, la viscosidad Mooney, la tixotropía de la solución y el cumplimiento de las normativas ambientales.

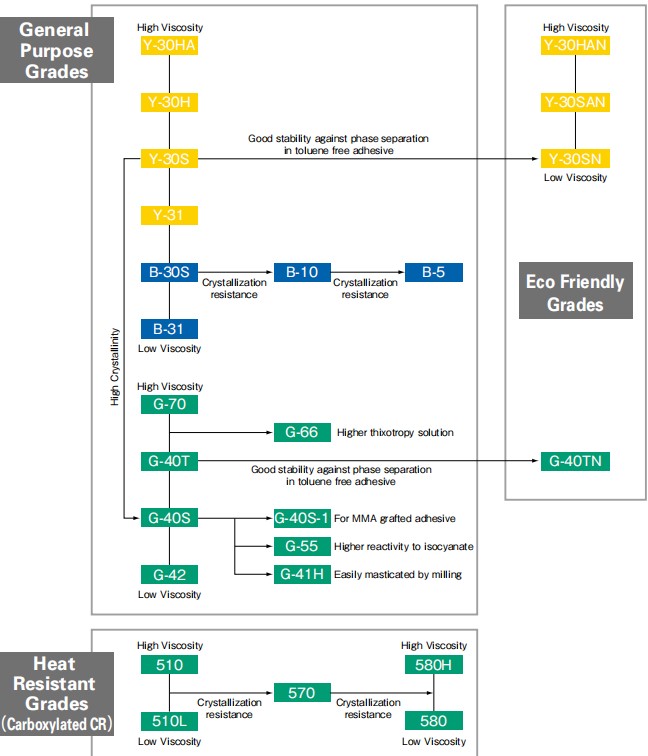

Este artículo divide la serie de aplicaciones de adhesivos Skyprene en tres categorías principales: de uso general, resistentes al calor (carboxilados) y ecológicos, para ayudar a los formuladores a optimizar el rendimiento del adhesivo.
1. Grados de uso general: Equilibrio entre la velocidad de cristalización y la viscosidad.
Los grados de uso general se clasifican principalmente por su velocidad de cristalización y viscosidad Mooney, que determinan directamente la resistencia en verde, el tiempo abierto (tiempo de retención de la pegajosidad) y la capacidad de pulverización.
Grados de cristalización rápida (serie G)
Alta resistencia inicial y excelente rendimiento de pulverización: grados como G-40S, G-40S-1, G-40T, G-70, G-41H, G-42, G-55 y G-66 ofrecen un rápido desarrollo de la resistencia.
Pulverización de baja viscosidad: SKYPRENE G-42 Presenta una viscosidad Mooney más baja (36-48), lo que la convierte en una base ideal para formulaciones en aerosol.
Injerto de MMA: G-40S-1 está diseñado para adhesivos injertados con MMA, específicamente para la unión de PVC blando y cuero sintético con una coloración mínima de la solución.
Masticación mejorada: G-41H utiliza un sistema estabilizado con tiram, lo que facilita la masticación y proporciona una resistencia superior a la separación de fases.
Reticulación y control reológico: G-55 presenta una mayor reactividad hacia los isocianatos, mientras que G-66 proporciona una mayor tixotropía y una fluidez reducida de la solución para aplicaciones antidesgaste.
Grados de cristalización media (serie Y)
Procesamiento versátil: Y-30S, Y-30H, Y-30HA y Y-31 ofrecen una velocidad de cristalización equilibrada, lo que permite una mayor retención de la adherencia en comparación con la serie G, a la vez que mantienen una buena resistencia al calor.
Jerarquía de viscosidad: Desde Y-31 (Mooney 90-110, viscosidad más baja) hasta Y-30HA (alta viscosidad de la solución de hasta 1900-2600 mPa·s, estos grados permiten a los formuladores ajustar el contenido de sólidos y la reología.
Grados resistentes a la cristalización (serie B)
Horario de apertura ampliado: SKYPRENE B-30SLos compuestos B-31, B-10 y B-5 presentan una cristalización lenta o un comportamiento no cristalizante.
Modificadores de retención de pegajosidad: B-5 y B-10 se utilizan principalmente como modificadores de mezcla para prolongar el tiempo de retención de pegajosidad de las bases de cristalización más rápida sin comprometer la flexibilidad final.
2. Grados resistentes al calor: Polímeros CR carboxilados
Para aplicaciones de alta temperatura (como interiores de automóviles o laminados estructurales que superen los 80 ℃), se recomiendan los grados carboxilados: 510, 510L, 570, 580 y 580H.
| Calificación | Velocidad de cristalización | Viscosidad de Mooney | Perfil de rendimiento |
| 510 / 510L | Rápido | 48–60 / 35–47 | Adhesión inicial rápida con resistencia superior al calor (80 ℃). |
| 570 | Medio | 42–64 | Grado de resistencia al calor de referencia que ofrece un tiempo de apertura y una resistencia térmica equilibrados. |
| 580 / 580H | Lento | 35–47 / 57–77 | Menor contenido de carboxilo y cristalización más lenta; ideal para ventanas de ensamblaje prolongadas. |
3. Grados ecológicos: Estabilidad de la formulación sin tolueno
Para cumplir con las regulaciones ambientales que reducen los solventes aromáticos (benceno, tolueno, xileno - BTX), los formuladores deben hacer la transición hacia sistemas de solventes mixtos (por ejemplo, Ciclohexano, acetato de etilo, Hexano normal, Acetona). Sin embargo, la sustitución del tolueno suele provocar una separación de fases durante el almacenamiento.
Para solucionar este problema, se desarrollaron las siguientes calidades ecológicas: Y-30SN, Y-30SAN, Y-30HAN y G-40TN.
Comparación de la estabilidad de almacenamiento
Estándar SKYPRENE Y-30S En disolvente libre de tolueno: muestra una clara separación de fases después de 1 mes de almacenamiento a 23℃.
Eco Grade Y-30SN en disolvente sin tolueno: Demuestra una separación de fases nula incluso después de 3 meses de almacenamiento a 23 ℃, manteniendo una homogeneidad completa de la solución.
Retención de la resistencia al despegue: Y-30SN ofrece una resistencia al despegue inicial equivalente o superior (99-171 N/25 mm) y una resistencia al calor (62 N/25 mm a 80 ℃) en comparación con los sistemas estándar que contienen tolueno.
Sitio web: www.elephchem.com
WhatsApp: (+)86 13851435272
Correo electrónico: admin@elephchem.com
Soporta red IPv6
