Impacto de la viscosidad Mooney en el rendimiento del procesamiento del caucho: un análisis comparativo de CR121 y DCR213

1. ¿Cuál es la viscosidad Mooney del caucho?

La viscosidad Mooney refleja esencialmente el grado de polimerización y el peso molecular del caucho sintético. Sirve como indicador de la calidad del rendimiento de procesamiento del caucho, así como de la magnitud y el rango de distribución de su peso molecular. Los valores de viscosidad Mooney están estrechamente correlacionados con la plasticidad: un valor de viscosidad alto, que influye principalmente en las características de procesamiento de los cauchos crudos y sintéticos, indica un peso molecular alto y poca plasticidad; por el contrario, un valor de viscosidad bajo sugiere un peso molecular bajo y buena plasticidad. Si la viscosidad Mooney es excesivamente alta, el caucho se vuelve difícil de procesar; si es demasiado baja, el producto vulcanizado resultante presentará baja resistencia a la tracción y su rendimiento general puede no cumplir con las especificaciones requeridas. Un control adecuado de la viscosidad Mooney del caucho facilita diversas operaciones de procesamiento, como la mezcla, el calandrado, la extrusión, el moldeo por inyección y el moldeo por compresión, lo que permite que el caucho vulcanizado alcance propiedades físicas y mecánicas superiores.

2. ¿Qué es el método de viscosidad de Mooney?

El método de viscosidad Mooney utiliza un viscosímetro Mooney para determinar la plasticidad de un compuesto de caucho. El principio de ensayo consiste en medir la resistencia al corte que ejerce una muestra contra un rotor giratorio bajo condiciones específicas de temperatura, tiempo y presión; la magnitud de la plasticidad del compuesto se cuantifica en función de la magnitud del par resultante. La viscosidad Mooney refleja la viscosidad del compuesto bajo condiciones específicas y sirve como una medida directa para evaluar sus propiedades reológicas. Sin embargo, debido a que este método implica una velocidad de ensayo relativamente lenta y una baja velocidad de corte, solo puede reflejar con precisión el comportamiento reológico del compuesto en condiciones de baja velocidad de corte. Si se aumenta la velocidad del rotor durante el ensayo, los resultados se aproximarán más al comportamiento reológico observado durante los procesos industriales reales.

El método de viscosidad Mooney ofrece una forma rápida y sencilla de evaluar la plasticidad de los compuestos de caucho, sin necesidad de preparar previamente probetas de forma estándar. Además, permite determinar fácilmente el tiempo de ignición del compuesto, lo que posibilita una evaluación oportuna de su seguridad durante el procesamiento. Por consiguiente, el concepto de viscosidad Mooney tiene una amplia aplicación tanto en la investigación científica como en la producción industrial.

3.Caucho de policloropreno CR121 vsCaucho de policloroprenoDCR213

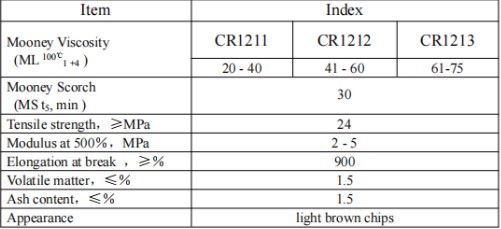

Neopreno, caucho de cloropreno CR121: Alta resistencia, alta viscosidad

El CR121 es un caucho de cloropreno modificado con azufre que se caracteriza por sus excelentes propiedades físicas y mecánicas.

• Clasificación de la viscosidad: CR121 ofrece un sistema detallado de clasificación de la viscosidad, que va desde CR1211 (20–40) hasta CR1213 (61–75).
• Estrategia de procesamiento: Debido a su alta viscosidad Mooney (hasta 75), el proceso de composición con CR1213 genera un calor de cizallamiento considerable y exige un alto consumo de energía de los equipos de procesamiento. Sin embargo, dada su resistencia a la tracción de ≥24 MPa, resulta ideal para la fabricación de productos de alta resistencia, como fundas para cables de minería y correas síncronas.
• Seguridad contra quemaduras: El tiempo de quemado para CR121 es de ≥30 minutos. Esto significa que, a pesar de su viscosidad potencialmente alta y la dificultad de su procesamiento, ofrece una excelente seguridad operativa a temperaturas elevadas y es altamente resistente al "curado prematuro" (quemado) fuera del molde.

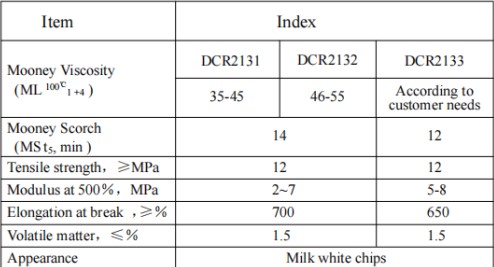

DCR213: Alta fluidez, resistencia a la cristalización.

El DCR213 es un caucho de cloropreno resistente a la cristalización, diseñado principalmente para su uso en juntas y almohadillas amortiguadoras de vibraciones destinadas a regiones extremadamente frías.

• Clasificación de la viscosidad: Caucho de policloropreno DCR2131 (35–45) y Caucho de policloropreno DCR2132 (46–55).
• Estrategia de procesamiento: En comparación con el CR121, la viscosidad Mooney del DCR213 generalmente se sitúa en el rango medio-bajo. Esto se traduce en un rendimiento superior de llenado de moldes, lo que lo hace idóneo para la fabricación de tiras de sellado complejas y con perfiles personalizados.
• La compensación en la resistencia a la tracción: Como sugieren los principios teóricos, una menor viscosidad Mooney suele correlacionarse con una menor resistencia mecánica. La resistencia a la tracción del DCR213 es ≥12 MPa, aproximadamente la mitad que la del CR121. Esto representa un equilibrio deliberado para lograr una elasticidad superior a bajas temperaturas y una mejor fluidez durante el procesamiento.
• Riesgo de quemado: Cabe destacar que su tiempo de quemado es relativamente corto, de tan solo 12 a 14 minutos. Si bien su baja viscosidad facilita el procesamiento, también reduce el margen de procesamiento, lo que exige un control estricto de las temperaturas de mezcla.

Sitio web: www.elephchem.com

WhatsApp: (+)86 13851435272

Correo electrónico: admin@elephchem.com
