Tradicional resina fenólica Los materiales producidos mediante polimerización en masa suelen presentar una amplia distribución del tamaño de partícula, alta emisión de polvo e inestabilidad entre lotes. Para superar estas limitaciones, la polimerización en suspensión avanzada se ha consolidado como una metodología de referencia para la fabricación de microresinas fenólicas esféricas de distribución estrecha, respetuosas con el medio ambiente y altamente estables.
Sección 1: Mecanismo de síntesis y optimización del proceso
[Materias primas: Fenol + Formaldehído]
⇓ (Ácido oxálico / Catalizador ácido)
[Oligómeros novolacas lineales]
⇓ (Fase acuosa + Dispersante de alcohol polivinílico (PVA))
[Gotas de suspensión esféricas estables]
⇓ (Hexametilentetramina (HMTA) / Agente reticulante)
[Microesferas fenólicas esféricas curadas]
La síntesis utiliza un sistema catalizado por ácido (como el ácido oxálico) para promover la condensación inicial de fenol y formaldehído. Una fase crítica de este proceso es la inversión a una suspensión acuosa. Alcohol polivinílico (PVA) Se presenta como un dispersante polimérico de alta eficiencia para controlar con precisión la tensión interfacial y evitar la coalescencia de las gotas.
Posteriormente, se introduce la hexametilentetramina (HMTA o urotropina) como agente de curado y donador de metileno. Esta reacción de reticulación incorpora estructuras únicas de anillo de benzoxazina al esqueleto de la resina, las cuales están intrínsecamente ausentes en sus contrapartes polimerizadas en masa convencionales.
Sección 2: Caracterización morfológica mediante SEM

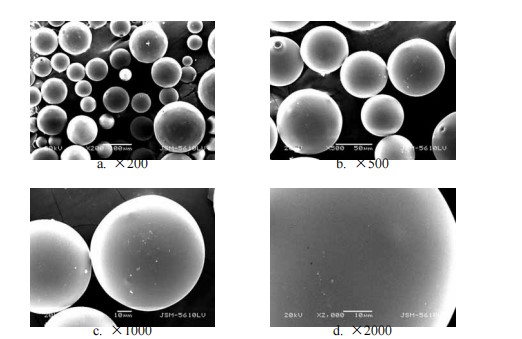

La microscopía electrónica de barrido (MEB) y el análisis mediante software estadístico demuestran que las resinas fenólicas obtenidas por suspensión presentan una excelente morfología esférica. Dependiendo de la relación molar formaldehído/fenol (F/P), el diámetro volumétrico promedio del grano puede ajustarse entre 102 µm y 120 µm.
Parámetros técnicos clave de los grados comerciales:
Esta geometría esférica altamente uniforme elimina la necesidad de trituración mecánica, evitando así la aglomeración, mejorando la estabilidad de almacenamiento y optimizando significativamente el rendimiento del procesamiento posterior en el moldeo por compresión e inyección.
Sección 3: Análisis espectroscópico FT-IR

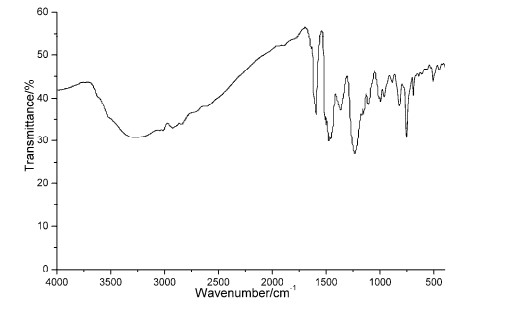

El análisis FT-IR confirmó la configuración molecular exacta de la matriz fenólica en suspensión. La banda de absorción ancha e intensa abarca de 2500 a 3700 cm⁻¹.-1 corresponde a las vibraciones de estiramiento -OH poliméricas y a los grupos CH. Las vibraciones aromáticas características incluyen:
Sección 4: Perfiles cinéticos termogravimétricos (TG)

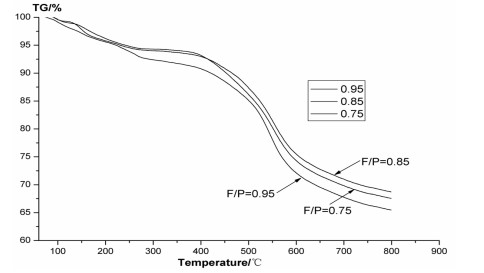

El análisis termogravimétrico (TGA) pone de manifiesto la superior resistencia a la degradación térmica de la matriz procesada en suspensión frente a las resinas convencionales procesadas en solución. La cinética pirolítica se desarrolla a través de tres etapas termofísicas distintas:
Sección 5: Cinética de curado no isotérmico mediante DSC
Las curvas de calorimetría diferencial de barrido (DSC) a diferentes velocidades de calentamiento (5, 10, 15, 20 °C/min) revelan que el mecanismo de reticulación es estrictamente exotérmico. A temperaturas inferiores a 170 °C, la cinética de la reacción está regida por la condensación de grupos hidroximetilo en el núcleo fenólico para generar enlaces metileno (-CH2-) y éter (-CH2OCH2-). Por encima de 170 °C, predominan la descomposición y el reordenamiento del éter bencílico.
La ausencia de picos endotérmicos definidos y discretos indica que la volatilización endotérmica y la reticulación exotérmica se superponen continuamente, lo que da como resultado una curva de curado suave. Esto contribuye a un proceso de curado gradual y bien controlado, fundamental para obtener compuestos de matriz polimérica sin defectos.
Polimerización en suspensión Resina de formaldehído fenólico Representa un importante avance tecnológico con respecto a las resinas tradicionales a granel. Mediante la optimización de las proporciones F/P y el uso de sistemas de estabilización de alto rendimiento como el PVA, los fabricantes pueden lograr un control preciso de la morfología de las partículas, una distribución estrecha del peso molecular y una excelente estabilidad térmica. Esta resina fenólica esférica de alta pureza constituye una solución ideal para mejorar las exigentes matrices poliméricas industriales.
Sitio web: www.elephchem.com
WhatsApp: (+)86 13851435272
Correo electrónico: admin@elephchem.com
Soporta red IPv6
